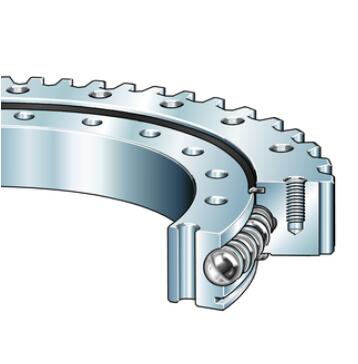

VSA201094-N-VSP

Dimansyon prensipal & Done pèfòmans

di	1,022 mm	Dyamèt twou
	0.7 mm	Bore dyamèt anwo tolerans
	0 mm	Bore dyamèt pi ba tolerans
H	56 mm	Wotè
Da	1,198.1 mm	Dyamèt deyò
ha	44.5 mm	Lajè bag ekstèn
hi	44.5 mm	wotè bag anndan an
≈m	91 kg	Pwa

Dimansyon

Di	1,095.5 mm	Dyamèt enteryè bag ekstèn
	0.7 mm	Entèn dyamèt eksteryè bag anwo tolerans
	0 mm	Dyamèt enteryè bag ekstèn pi ba tolerans
da	1,092.5 mm	Deyò dyamèt bag enteryè
	0 mm	Deyò dyamèt anndan bag anwo tolerans
	-0.7 mm	Deyò dyamèt bag anndan pi ba tolerans
ni	48	Kantite twou fixation nan bag enteryè
Li	1,048 mm	Pitchcircle dyamèt fikse twou bag enteryè
dB	14 mm	Fikse twou
na	44	Kantite twou fixation nan bag eksteryè
La	1,135 mm	Pitchcircle dyamèt fikse twou bag eksteryè
dBa	M12	Twou fikse kraze
Gl	20 mm	Thread pwofondè fikse twou
Fr zul	181,700 N	Max. Vis fikse chaj radial (bloke friksyon)
d0	1,184 mm	Angrenaj dyamèt sèk anplasman
m	8 mm	Modil angrenaj
z	148	Kantite dan
	-0.119 mm	Chanjman pwofil
Fz nòmal	28,300 N	Max. fòs dan rasin fatig fòs (nan yon faktè chòk 1,2)
Fz max	42,000 N	Max. fòs dan kont ka zo kase dan (nan yon faktè chòk 1,35)

Ranje tanperati

Tmin	-25 degre	Tanperati opere min.
Tmax	80 degre	Tanperati opere max.

Faktè kalkil

Ca	198,000 N	Evalyasyon chay dinamik debaz, axial
C0a	1,770,000 N	Evalyasyon chay estatik debaz, axial
Cr	179,000 N	Evalyasyon chay dinamik debaz, radial
C0r	810,000 N	Evalyasyon chay estatik debaz, radial

BEARINGS Slewing bag, ke yo rele tou BEARINGS turntable, se espesyalize Rotary BEARINGS ki fèt pou akomode chay lou pandan y ap pèmèt wotasyon lis sou yon aks fiks. Youn nan karakteristik defini yo se gwo dyamèt yo, ki pèmèt yo sipòte gwo chaj radial, axial ak moman an menm tan. Tipikman konstwi soti nan bon jan kalite asye, BEARINGS sa yo prezante desen konplike ki souvan gen ladan angrenaj entegral, kous, ak sistèm sele. Sa fè yo patikilyèman apwopriye pou aplikasyon ki mande gwo presizyon ak rezistans. Anplis de sa, slewing bag bi yo ka Customized nan divès gwosè ak konfigirasyon pou satisfè kondisyon jeni espesifik, asire pèfòmans optimal nan divès kondisyon fonksyònman.

Avantaj ki genyen nan slewing bag bi yo anpil, prensipalman kapasite yo pou bay mouvman serye nan anviwònman ki mande. Konstriksyon solid yo pèmèt yo andire tanperati ekstrèm ak kondisyon difisil, sa ki fè yo ideyal pou machin lou, trepye, ak pneu. Anplis de sa, desen an nan bag slewing pèmèt friksyon redwi pandan operasyon, ki amelyore efikasite ak pwolonje lavi a nan eleman an. Entegrasyon an nan angrenaj dirèkteman nan portant la elimine nesesite pou angrenaj adisyonèl nan asanble a, diminye pwa an jeneral ak senplifye konsepsyon an jeni. Anplis de sa, kondisyon antretyen ki ba yo kontribye nan pi ba pri operasyonèl, ki se yon benefis enpòtan pou endistri ki konte sou operasyon kontinyèl.

Slewing bag BEARINGS jwenn aplikasyon vaste atravè divès endistri, demontre adaptabilite yo ak efikasite. Nan sektè konstriksyon, yo itilize yo nan trepye ak pneu pou mouvman lis ak presizyon kontwole. Nan sektè enèji van an, bag balanse jwe yon wòl enpòtan nan operasyon turbin van, sa ki pèmèt mouvman wotasyon ki nesesè yo optimize jenerasyon enèji. Anplis de sa, yo souvan jwenn nan sistèm manyen materyèl, robotik, e menm ekipman medikal, kote pwezante egzak ak jesyon chaj yo esansyèl. Kòm endistri yo evolye, demann lan pou bi bag slewing kontinye ap grandi, fè yo yon eleman endispansab nan aplikasyon jeni modèn.

NON.	d[mm]	D[mm]	B[mm]
VA140188-H	136	-	35
VLA200544-N-RR	434	-	56
VSA201094-N-VSP	1,022	-	56
VLU200944-ZT	-	-	56
VSA200744-N-ZT-RL2	672	-	56
VSA200644-N-ZT	572	-	56
VSA200644-N-VSP-ZT	572	-	56
VLA201094-V-ZT-RL1	-	-	56
VSA200944-N-VSP-ZT	872	-	56
VLA200414-N-RR	304	-	56
VSA200744-N-VSP	672	-	56
VSA200844-N-VSP	772	-	56
VLA200644-N-ZT-RL1	-	-	56
VLU201094-ZT-RL1	-	-	56
VLI200644-N-VSP-ZT	546	-	44.5
VLI200944-N-VSP-ZT	840	-	44.5
VLI200944-N-ZT	840	-	44.5
VSA200544-N-VSP	472	-	56
VLA200744-N-RL2	634	-	56
VLA200544-N-VSP	434	-	56
