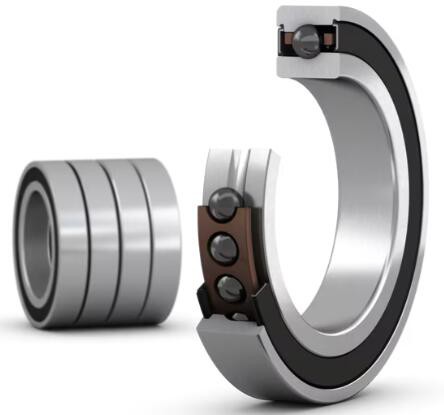

S7020 CE/HCP4AQBCA

Sa yo kouche nan kat matche super-presizyon angilè kontak boul kontak ki disponib kòm BEARINGS inivèsèl matche oswa nan aranjman pre-konfigirasyon. Ansanm nan kat BEARINGS ranje nan tandem bezwen yo dwe monte kont yon sèl pote, oswa yon seri BEARINGS nan tandem, reyalize preload a vle. Tout lòt aranjman yo disponib nan klas preload diferan ak kòrèk rezilta aliye nan preload nan yon ranje Predetermined, san yo pa bezwen an pou shims oswa aparèy menm jan an. Dyamèt yo te fè ak deyò nan BEARINGS yo matche nan nan yon maksimòm de yon tyè nan tolerans la dyamèt pèmèt, bay pi bon distribisyon chaj pase yon sèl inivèsèl matchable. Kontakte Sealsintegral Sealing Prolongs Portant Lavi Sèvis

Voye rechèch

Chat kounye a

Pwodwi Entwodiksyon

Dimensions - S7020 CE/HCP4AQBCA

Dimansyon

d	100 mm	Dyamèt te fè
D	150 mm	Deyò dyamèt
B	96 mm	Lajè
d₁	117.38 mm	Dyamèt zepòl nan bag enteryè (gwo figi bò)
D₄	140.2 mm	Dyamèt Dyamèt Eksteryè bag zepòl (ti figi bò)
r_1,2	min.1.5 mm	Dimansyon chanfren
r_3,4	min.1 mm	Dimansyon chanfren

Abutment dimensions - S7020 CE/HCP4AQBCA

Dimansyon abutment

d_a	min.107 mm	Dyamèt arbr arbr
d_a	max.116.7 mm	Dyamèt arbr arbr
D_b	max.144.4 mm	Dyamèt abutment lojman
r_a	max.1.5 mm	Reyon konje
r_b	max.1 mm	Reyon konje

Done Kalkil

Rating debaz chaj dinamik	C	119 kN
Rating debaz chaj estatik	C₀	160 kN
Limit chaj fatig	P_u	4.4 kN
Vitès realizabl pou grès wilaj		Yo dwe kalkile: yon sèl pote (14500) x faktè rediksyon vitès (gade nan tablo ki anba a)
Vitès realizabl pou lwil oliv-lè wilaj		Yo dwe kalkile: yon sèl pote () x faktè rediksyon vitès (gade nan tablo ki anba a)
Kont kontak		15 degre
Dyamèt boul	D_w	12.7 mm
Kantite ranje	i	4
Kantite voye boul (pou chak pote)	z	27

Preload ak rèd (do-a-tounen, fas-a-fas)
Klas Preload		A
Preload	G	480 N
Axial rèd		194 N/µm

Faktè koreksyon pou kalkil preload
Faktè koreksyon depann sou seri pote ak gwosè	f	1.12
Faktè koreksyon depann sou ang kontak	f₁	1
Faktè koreksyon, klas preload A	f_2A	1
Faktè koreksyon pou BEARINGS ibrid	f_Genyen	1.01

Karakteristik BEARINGS kontak presizyon

BEARINGS kontak presizyon yo Enjenieri ak presizyon eksepsyonèl asire pi bon pèfòmans nan divès kalite aplikasyon pou mekanik. BEARINGS sa yo prezante sere tolerans dimansyon ak egzak fòm jewometrik, ki kontribye nan segondè presizyon wotasyon yo ak nivo bri ki ba. Materyèl yo itilize nan konstriksyon yo, souvan kalite-wo kalite oswa seramik, yo chwazi pou rezistans yo ak rezistans nan mete, asire lavi sèvis long menm nan kondisyon mande. Bi kontak presizyon tipikman gen ladan konfigirasyon tankou BEARINGS boul, BEARINGS roulo, ak BEARINGS zegwi, chak ki fèt nan adrès espesifik chaj ak kondisyon vitès. Konsepsyon yo tou enkòpore sistèm wilaj avanse diminye friksyon ak jenerasyon chalè, kidonk amelyore efikasite ak disponiblite.

Avantaj nan BEARINGS kontak presizyon

Avantaj prensipal la nan BEARINGS kontak presizyon manti nan kapasite yo nan kenbe siksè akademik segondè presizyon nan divès kalite kondisyon opere. Yo ofri siperyè chaj-pote kapasite, fè yo ideyal pou aplikasyon pou ki mande charj lou pandan y ap kenbe gwo vitès. Presizyon sa yo BEARINGS minimize Vibration ak bri, ki se kritik nan anviwònman sansib tankou ekipman medikal oswa enstriman presizyon. Anplis de sa, konstriksyon gaya yo asire fyab ak lonjevite, diminye depans antretyen ak D '. Itilize materyèl avanse ak teknik wilaj plis amelyore pèfòmans yo, bay rezistans nan korozyon ak mete. Konbinezon sa a nan karakteristik fè BEARINGS kontak presizyon yon eleman endispansab nan jeni presizyon ak machin pèfòmans-wo.

Aplikasyon pou BEARINGS kontak presizyon

Bi kontak presizyon yo lajman aplike nan yon varyete de endistri akòz karakteristik pèfòmans eksepsyonèl yo. Nan sektè otomobil la, yo enpòtan pou operasyon lis motè, transmisyon, ak sistèm sispansyon, asire fyab ak efikasite gaz. Aplikasyon pou avyon itilize BEARINGS sa yo pou kapasite yo nan kenbe tèt ak kondisyon ekstrèm ak vitès ki wo, kontribiye nan sekirite a ak efikasite nan avyon. Machin endistriyèl, tankou machin CNC ak robotic, benefisye de presizyon an segondè ak rezistans nan sa yo BEARINGS, pèmèt operasyon ki konsistan ak egzat. Aparèy medikal, ki mande bri minim ak Vibration, tou konte sou BEARINGS kontak presizyon asire konfò pasyan ak efikasite aparèy. An jeneral, adaptabilite a ak disponiblite nan BEARINGS kontak presizyon fè yo esansyèl nan anpil-wo presizyon ak aplikasyon pou pèfòmans-wo nan tout sektè diferan.

Non.	D [mm]	D [mm]	B [mm]
S7020 Fe/HCP4ADT	100	150	48
S7020 CEGA/P4A	100	150	24
S7020 CEGA/HCP4A	100	150	24
S7020 CE/HCP4AQBCA	100	150	96
S7020 CE/HCP4ADGA	100	150	48
S7020 CDGB/P4A	100	150	24
S7020 CDGA/P4A	100	150	24
S7020 CDGA/HCP4A	100	150	24
S7020 CD/P4ATBTA	100	150	72
S7020 CD/P4AQGB	100	150	96
S7020 CD/P4AQBCB	100	150	96
S7020 CD/P4AQBCA	100	150	96
S7020 CD/P4ADT	100	150	48
S7020 CD/P4ADGB	100	150	48
S7020 CD/P4ADGA	100	150	48
S7020 CD/P4ADBC	100	150	48
S7020 CD/P4ADBB	100	150	48
S7020 CD/P4ADBA	100	150	48
S7020 CD/HCP4ADGA	100	150	48
S7020 ACEGA/P4A	100	150	24
S7020 ACEGA/HCP4A	100	150	24
S7020 ace/p4adt	100	150	48
S7020 ace/hcp4att	100	150	72
S7020 ace/hcp4aqbca	100	150	96
S7020 ace/hcp4adt	100	150	48
S7020 ace/hcp4adga	100	150	48
S7020 ace/hcp4a	100	150	24
S7020 ACDGC/P4A	100	150	24
S7020 ACDGB/P4A	100	150	24
S7020 ACDGA/P4A	100	150	24
