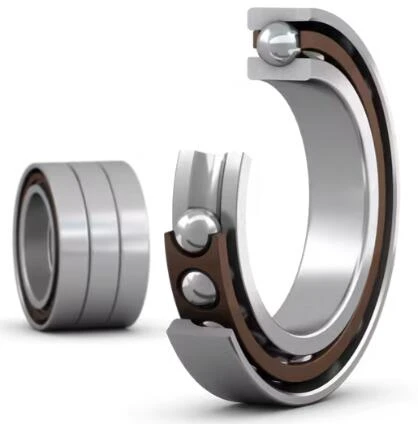

71930 ACD/P4ATBTB

Ansanm sa yo nan twa matche super-presizyon angilè kontak woulo bi yo disponib kòm bi inivèsèl matche oswa kòm aranjman preconfigured. Ansanm ranje nan do-a-do ak tandem, oswa fas-a-fas ak tandem, yo disponib nan diferan klas prechaj ak kòrèk rezilta aliye nan prechaj nan yon seri predetèmine, san yo pa bezwen pou shims oswa aparèy menm jan an. Ansanm twa BEARINGS pè nan tandem bezwen monte kont yon sèl kote yo pote, oswa yon lòt seri BEARINGS nan tandem, reyalize prechaj la vle. Raz ak andeyò dyamèt BEARINGS yo matche ak nan yon maksimòm de yon tyè nan tolerans dyamèt pèmèt yo, bay pi bon distribisyon chaj pase yon sèl BEARINGS inivèsèl matche. Trè wo presizyon kouri.

Voye rechèch

Chat kounye a

Pwodwi Entwodiksyon

Dimensions - 71930 ACD/P4ATBTB

Dimansyon

d	150 mm	Bore dyamèt
D	210 mm	Dyamèt deyò
B	84 mm	Lajè
d₁	168.5 mm	Dyamèt zepòl bag enteryè (gwo figi bò)
r_1,2	min.2 mm	Chanfren dimansyon
r_3,4	min.1 mm	Chanfren dimansyon

Abutment dimensions - 71930 ACD/P4ATBTB

Dimansyon abutman

d_a	min.159 mm	Dyamèt abutment arbr
D_b	max.205 mm	Dyamèt abutment lojman
r_a	max.2 mm	Reyon filet
r_b	max.1 mm	Reyon filet
d_n	173.5 mm	Pozisyon bouch lwil oliv

Done kalkil

Evalyasyon chaj dinamik debaz	C	234 kN
Evalyasyon chaj estatik debaz	C₀	375 kN
Limit chaj fatig	P_u	11.8 kN
Vitès ki ka rive		Ale nan katalòg done oswa kontakte SKF pou vitès yo ka atenn
Ang kontak		25 degre
Dyamèt boul	D_w	19.05 mm
Kantite ranje	i	3
Kantite boul (pa portant)	z	23
Referans kantite grès (pa portant)	G_ref	35 cm³

Preload ak rèd (do-a-do, fas-a-fas)
Klas Preload		B
Preload	G	1 998 N
Rèd axial		648.15 N/µm

Faktè koreksyon pou kalkil prechaj
Faktè koreksyon depann sou seri kote yo pote ak gwosè	f	1.24
Faktè koreksyon depann sou ang kontak	f₁	0.98
Faktè koreksyon, klas prechaj B	f_2B	1.04
Faktè koreksyon pou bi ibrid	f_HC	1

Karakteristik Precision Contact BEARINGS

Precision BEARINGS kontak yo Enjenieri ak presizyon eksepsyonèl asire pèfòmans optimal nan divès aplikasyon mekanik. BEARINGS sa yo prezante tolerans dimansyon sere ak fòm jeyometrik egzak, ki kontribye nan wo presizyon wotasyon yo ak nivo bri ki ba. Materyèl yo itilize nan konstriksyon yo, souvan bon jan kalite asye oswa seramik, yo chwazi pou durability yo ak rezistans nan mete, asire lavi sèvis long menm nan kondisyon mande. Precision bi kontak tipikman gen ladan konfigirasyon tankou woulo bi, woulo bi, ak zegwi, yo chak fèt pou adrese kondisyon espesifik chaj ak vitès. Konsepsyon yo tou enkòpore sistèm lubrification avanse pou diminye friksyon ak jenerasyon chalè, kidonk amelyore efikasite ak fyab.

Avantaj nan Precision Contact BEARINGS

Avantaj prensipal la nan presizyon kontak BEARINGS manti nan kapasite yo kenbe presizyon segondè nan kondisyon opere divès kalite. Yo ofri kapasite siperyè chaj-pote, ki fè yo ideyal pou aplikasyon ki mande chay lou pandan y ap kenbe gwo vitès. Precision BEARINGS sa yo minimize Vibration ak bri, ki se kritik nan anviwònman sansib tankou ekipman medikal oswa enstriman presizyon. Anplis de sa, konstriksyon solid yo asire fyab ak lonjevite, diminye depans antretyen ak D '. Itilizasyon materyèl avanse ak teknik lubrification plis amelyore pèfòmans yo, bay rezistans nan korozyon ak mete. Konbinezon karakteristik sa a fè BEARINGS kontak presizyon yon eleman endispansab nan jeni presizyon ak machin pèfòmans-wo.

Aplikasyon nan Precision Contact BEARINGS

Precision bi kontak yo lajman aplike nan yon varyete endistri akòz karakteristik pèfòmans eksepsyonèl yo. Nan sektè otomobil la, yo enpòtan anpil pou operasyon an lis nan motè, transmisyon, ak sistèm sispansyon, asire fyab ak efikasite gaz. Aplikasyon ayewospasyal yo itilize BEARINGS sa yo pou kapasite yo pou yo kenbe tèt ak kondisyon ekstrèm ak gwo vitès, kontribye nan sekirite ak efikasite nan avyon. Machin endistriyèl, tankou machin CNC ak robotics, benefisye de gwo presizyon ak rezistans nan bi sa yo, ki pèmèt operasyon ki konsistan ak egzat. Aparèy medikal, ki mande minimòm bri ak Vibration, tou konte sou presizyon kontak BEARINGS pou asire pasyan konfò ak efikasite aparèy. An jeneral, adaptabilite ak fyab nan BEARINGS kontak presizyon fè yo esansyèl nan anpil aplikasyon wo-presizyon ak pèfòmans-wo nan diferan sektè.

NON.	d[mm]	D[mm]	B[mm]
71930 ACD/P4ATBTB	150	210	84
71930 ACD/P4ATBTA	150	210	84
71930 ACD/P4AQGA	150	210	112
71930 ACD/P4ALDT	150	210	56
71930 ACD/P4ADGB	150	210	56
71930 ACD/P4ADGA	150	210	56
71930 ACD/P4ADBC	150	210	56
71930 ACD/P4ADBB	150	210	56
71930 ACD/P4ADBA	150	210	56
71930 ACD/P4A	150	210	28
71930 ACD/HCP4ALDT	150	210	56
71930 ACD/HCP4ADGAGMM1	150	210	56
71930 ACD/HCP4ADGA	150	210	56
7028 CDGB/P4A	140	210	33
7028 CDGA/P4A	140	210	33
7028 CDGA/HCP4A	140	210	33
7028 CD/P4ATGA	140	210	99
7028 CD/P4ATBTB	140	210	99
7028 CD/P4ATBTA	140	210	99
7028 CD/P4ADGB	140	210	66
7028 CD/P4ADGA	140	210	66
7028 CD/P4ADBB	140	210	66
7028 CD/P4ADBA	140	210	66
7028 CD/P4A	140	210	33
7028 CD/HCP4ADGA	140	210	66
7028 CD/HCP4A	140	210	33
7028 ACDGC/P4A	140	210	33
7028 ACDGB/P4A	140	210	33
7028 ACDGA/P4A	140	210	33
7028 ACD/P4ATGA	140	210	99
